　　按鈕開關的種類很多，但是其原理都是類似的，內部結構都差不多。下面永星電子小編講解一下最常用的。

　　按鍵開關內部圖

　　圖中1是按鈕帽，有紅色、綠色、黃色等;2是按鈕恢復彈簧;3是動觸點;4、5是靜觸點。

　　上圖有兩對觸點按鍵，一對常開(3和5)和一對常閉(3和4)。

　　這里出現了兩個專業術語--常開(normal open 常開 NO)和常閉(normal close 常閉 NC)

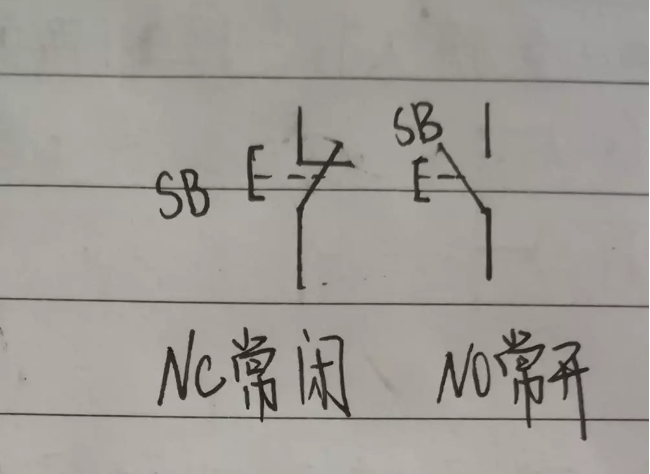

　　常開：就是圖上3和5一對觸點，在沒外受到外力的情況下，它是斷開的。按下它的時候才接通。在電路圖中的表示如圖：

　　常閉：就是圖上3和4一對觸點，在沒外受到外力的情況下，它是接通的。按下它的時候才斷開。電路圖中表示見上圖。

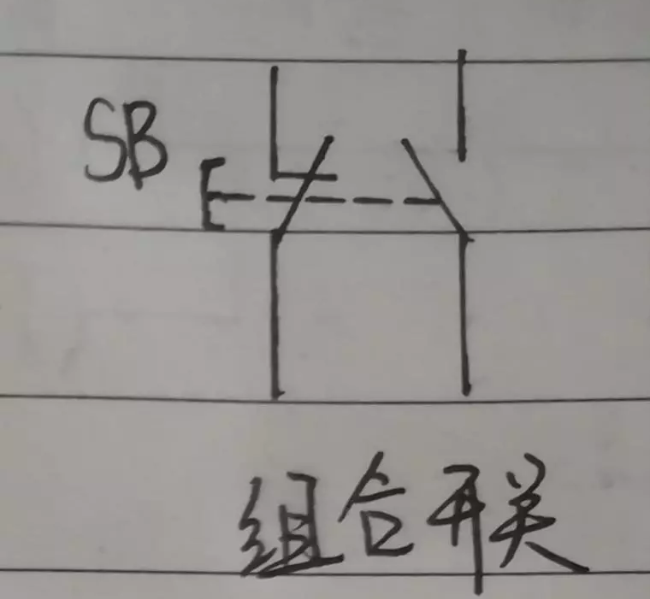

　　其實還有一種也是常用的，就是組合開關，其電路圖中表示為下圖：

　　一、電源開關這種開關大家都見過，我們就不詳細介紹了，開關上有兩個圖標。一個是堅(表示導通)，一個是一個圈(斷開)，接線的時候要注意不要接反了。這種按鈕開關常用于小的家電，和設備的二次回路中。它自己不可以自動復位，需要手去按動。

　　二、旋轉開關旋鈕開關也常用在二次回路的電源控制，和控制設備上的燈，還可以控制要求不高的接觸器。實物圖片見第一張圖中的手/自動按鈕。旋鈕開關也是不可以自動復位的，需要手動去旋轉。

　　三、緊急停止按鈕開關緊急停止按鈕開關又稱為急停按鈕開關，內部結構也是一樣的，特別注意的是這種按鈕按下后不會自動復位(也就是它的常閉按下后一直就斷開了)，要順時針轉動半圈才恢復到常閉的狀態。我們區別它和停止按鈕的不同之處，它是在出現緊急情況之下按下此按鈕開關停止設備的所有動作。實物圖見第一張中的急停按鈕，像個毛菇頭是的，又稱為毛菇頭按鈕。

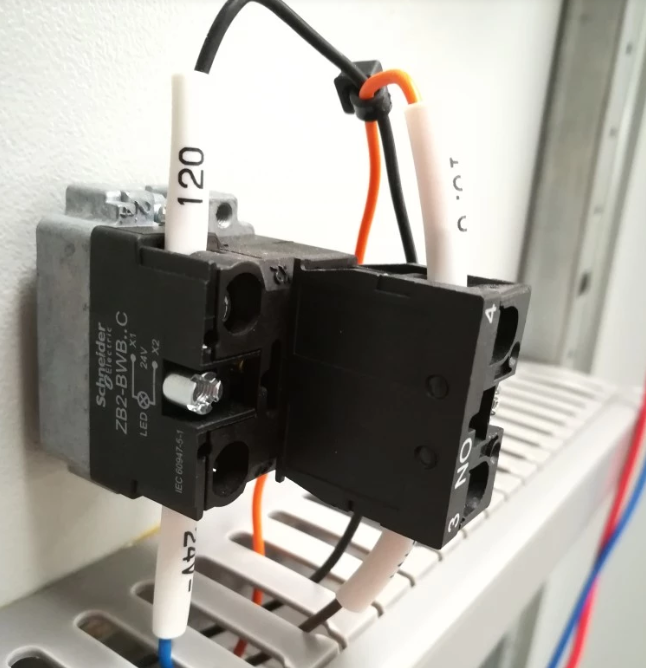

　　四、啟動和停止開關啟動和停止按鈕開關，一般用于啟動和停止。一般有綠色、紅色、黃色等。我們通常把綠色的按鈕作為啟動，紅色的作為停止，黃色可以作為點動。其實它內部結構都是一樣的。實物圖見第一張圖中的啟動、合格、復位，其中啟動和復位按鈕和合格按鈕是有區別的，啟動和復位按鈕是帶指示燈的按鈕開關，實物觸點圖如下：

　　按鈕開關一般在實物上都會有常開常閉的標志，大家仔細觀察就可以知道其接線方法。好了，今天的分享就到這里了，如果。大家喜歡我的文章，歡迎大家多多瀏覽網站，關注上海永星電子開關有限公司。更多電子開關相關行業新聞盡在上海永星電子，歡迎大家多多留言QQ電話咨詢!
